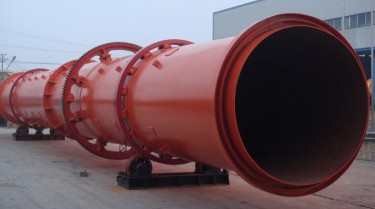

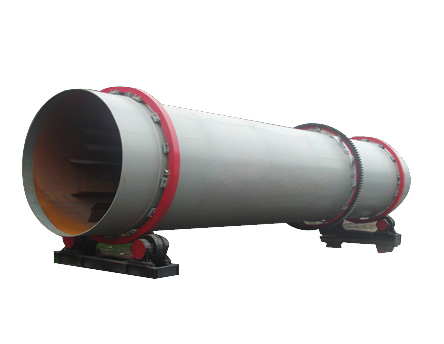

回转烘干机
一、用途
回转式烘干机是一种处理大量物料的干燥器。由于运转可靠、操作弹性大、适应性强、处理量大，广泛使用于冶金、
建材、食品、轻工、化工、煤炭、医药矿产业中。 回转式烘干机一般适应于颗粒状物料，也可用于部分掺入物料的办法
干燥粘状膏状物料或含水量较高的物料。他的优点是生产能力大、适用范围广、流量阻力小、操作上允许波动范围较大、
操作方便等。常用于烘干沙子、矿粉、煤泥等。
二、结构与原理
1、结构组成
回转式烘干机由1、筒体；2、前托轮装置；3、后托轮装置；4、齿轮；5、挡轮；6、托轮；7、小齿轮；8、出料部
分；9；扬料板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部分组成,另外可根据用户需求
设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
2、回转式烘干机工作原理
干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要
大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加
入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运
行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端
经皮带机或螺旋输送机送出。在筒体内壁上装有扬料板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，
以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内
所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
工艺参数
|
项目
规格 |
筒体
内径
|
筒体
长度
|
斜度
|
筒体转速
r/min
|
流向
|
电机功率
Kw |
产量
t/h |
进料
水份
|
出料
水份
|
进口热风温℃
|
出口热风温度 |
总重
T |
|
Φ1.6×12m |
1600 |
12000 |
2.5 |
3.99 |
顺流
|
15 |
~4 |
4~6% |
1~3% |
150~250℃ |
70~90℃ |
19.5 |
|
Φ1.8×15m |
1800 |
15000 |
2.5 |
4.04 |
18.5 |
~7 |
25 |
|
Φ2.0×20m |
2000 |
20000 |
2.5 |
4.27 |
30 |
~10 |
41 |
|
Φ2.2×20m |
2200 |
20000 |
2.5 |
3.68 |
37 |
~11 |
47 |
|
Φ2.4×22m |
2400 |
22000 |
2.5 |
3.27 |
45 |
~14 |
62 |
|
Φ2.6×24m |
2600 |
24000 |
2.5 |
3.2 |
55 |
~17 |
72.5 |
|
Φ2.8×24m |
2800 |
24000 |
2.5 |
3.4 |
55 |
~20 |
87 |
|
Φ3.0×28m |
3000 |
28000 |
2.5 |
3.2 |
75 |
~25 |
115 |
|
Φ3.2×30m |
3200 |
30000 |
2.5 |
3.2 |
75 |
~27 |
155 |
|
Φ3.4×32m |
3400 |
32000 |
2 |
2.59 |
110 |
~31 |
168 |
|
Φ3.5×34m |
3500 |
34000 |
2 |
2.6 |
132 |
~35 |
182 |
|
Φ3.6×34m |
3600 |
34000 |
2 |
2.4 |
160 |
~40 |
205 |
|
Φ3.8×35m |
3800 |
35000 |
2 |
2.4 |
180 |
~45 |
235 |
|
Φ4.0×35m |
4000 |
35000 |
2 |
2.4 |
200 |
~55 |
255 |
|
Φ4.5×35m |
4500 |
35000 |
2 |
2.4 |
250 |
~65 |
280 |

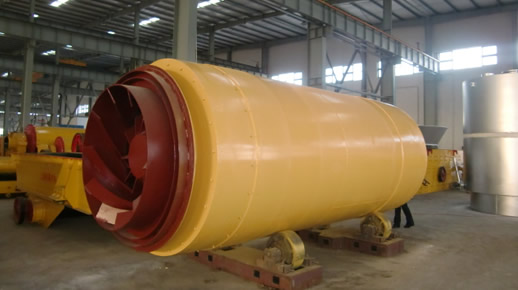

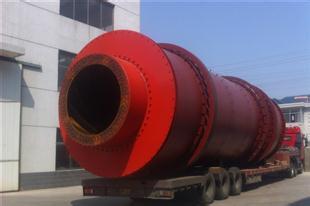

XYSH 双筒烘干机
一、产品说明
XYSH型双筒烘干机在传统单筒回转式烘干机结构的基础上进行了大幅度的突破和创新。从烘干机理上看，物料与热气流的交换更加充分、更为科学合理，各项热工指标达领先水平。
二、产品特点：
1、双筒烘干机热效率高，节能效果显著。经检测，热效率大大超过传统单筒烘干机50%左右的水平。该设备投产使用后，节煤效果显著。
2、烘干机理科学合理、高效节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换，在外筒热交换以传导、对流形式并用。
3、该机长度缩短，有利于工艺布置。整机长度比单筒烘干机缩短约40%左右，从而减少厂房的建筑面积，节约工程投资，也更适合于老厂改造的工艺布置。
4、该机采用物料与热气流顺流烘干工艺，适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干，也适用于冶金、化工等部门的各种散状物料的烘干。
5、该机结构紧凑。整机水平布置，采用托轮支承，取消了大小齿轮传动，代之以托轮传动，使设备安装更方便、操作更简单、运行更可靠、运转率更高。
6、该机的外部表面积比单筒回转式烘干机减少30%以上，并且外筒对内筒有保温隔热作用，外筒表面温度低，热损失少，在高效节能的同时，大大改善了劳动环境和劳动条件。
7、多种扬料板设计，角形扬料板与万字扬料板的有机结合，使物料与热烟气交换更加充分，减少了烘干机筒体内“风洞”产生的机理。
8、采用变频调速，调整筒体转速，根据入机水分，产量要求，采用适当的转速，确保下道工序的需求。
9、自动温度监控系统,使操作更加便捷。
三、XYSH双筒烘干机参数表
|
型号 |
XYSH2×6.5m |
XYSH2.4×9m |
XYSH3×10m |
XYSH3.3×11m |
XYSH3.5×11m |
|
内筒规格
m |
φ1.4×6.15 |
φ1.7×8.65 |
φ2×9.65 |
φ2.2×10.6 |
φ2.3×10.6 |
|
外筒规格
m |
φ2×6.5 |
φ2.4×9 |
φ3×10 |
φ3.3×11 |
φ3.5×11 |
|
筒体转速r/min |
0.6～6 |
0.6～6 |
2～4.5 |
2～4.5 |
2～4.5 |
|
烘干
形式 |
顺流 |
顺流 |
顺流 |
顺流 |
顺流 |
|
生产能力t/h |
粘土 |
矿渣 |
粘土 |
矿渣 |
粘土 |
矿渣 |
粘土 |
矿渣 |
粘土 |
矿渣 |
|
8.5 |
12 |
17 |
24 |
35-40 |
45-53 |
42-48 |
55-62 |
46-52 |
62-72 |
|
物料
初水分% |
15 |
15 |
10 |
13 |
10 |
13 |
10 |
13 |
|
物料
终水分% |
2 |
2 |
3 |
2 |
3 |
2 |
3 |
2 |
|
最高进气温度℃ |
950 |
950 |
950 |
950 |
950 |
|
出口废气温度℃ |
110 |
110 |
110 |
110 |
110 |
|
热耗 |
3506－3995 (Cal/Kg 干料) |
|
热效率 |
＞85% |
|
蒸发强度 |
40－60Kg H2O/m3 .h |
|
|
标煤耗
kg /t干料 |
15－19 |
14-18 |
13-16 |
12-15 |
12-15 |
|
电机型号 |
YCT－225－4B |
XWDV-8195
-59 |
XWDV-8195
-59 |
XWDY22-
8235-43 |
XWDY30-
8245-43 |
|
减速机型号 |
JZQ500-2 |
|
电机功率KW |
15 |
2×15 |
4×15 |
4×22 |
4×30 |

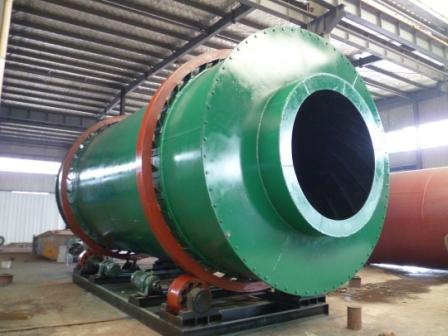

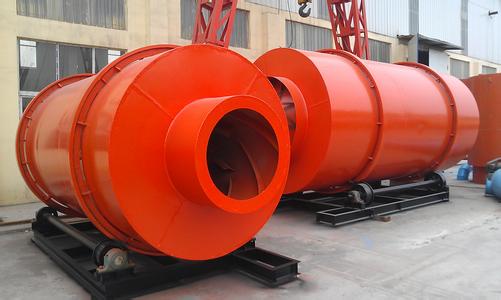

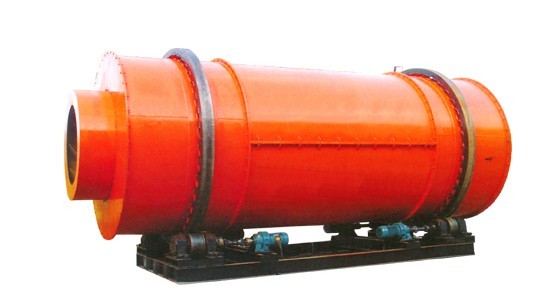

XYSH三筒烘干机
一、用途
该机广泛用于干混砂浆、黄沙、水泥厂矿渣、粘土、煤、混合料、铁粉、建材、化工、铸造等行业，原材料的提供。
二、特点 ：
1.设备所需投资是国外进口产品6/1。
2.物料终水份确保0.5%以下，是干混沙浆及矿渣粉生产线首选产
3.筒体自我保温热效率高达80%以上（传统单筒烘干机热效率仅为35%）提高热效率45%。
4.燃料可适应煤、油、汽。能烘20mm以下的块料、粒料、粉状物料
5.比单筒烘干机减少占地面积50%左右，土建投资降低50%左右，电 耗低于60%。
6.采用合金钢板制造比普通钢板耐磨4倍。
7.可根据用户要求轻松调控所要的终水份指标。
8.出气温度低，除尘设备使用时间长。
9.无需要大小齿轮转动，采用托轮转动。
10.出料温度低于60%，可连续生产包装。
三、 主要技术参数
可根据客户要求重新设计
|
型号规格 |
XYSH
Φ2.1×4.5m |
XYSH
Φ2.5×6.4m |
XYSH
Φ3.2×7m |
XYSH
Φ3.6×8m |
|
外筒直径 |
2.1 |
2.5 |
3.2 |
3.6 |
|
外筒长度
m |
4.5 |
6.4 |
7 |
8 |
|
筒体容积
m3 |
18.84 |
31.89 |
56.26 |
64.30 |
|
筒体转速
rpm |
4-6.5 |
4-6.5 |
4-6.5 |
4-6.5 |
|
矿渣初水份
% |
15-18 |
15-18 |
15-18 |
15-18 |
|
矿渣终水份
% |
1 |
1 |
1 |
1 |
|
黄砂初水份
% |
8-10 |
8-10 |
8-10 |
8-10 |
|
黄砂终水份
% |
0.5-1 |
0.5-1 |
0.5-1 |
0.5-1 |
|
最高进气温度
℃ |
700-750℃ |
700-750℃ |
700-750℃ |
700-750℃ |
|
生产能力
T/h |
黄砂
18-25 |
黄砂28-30 |
黄砂 35-40 |
黄砂 65-70 |
|
矿渣13-18 |
矿渣 25-28 |
矿渣 40-45 |
矿渣 60-65 |
|
电动机
型号 |
Y2-160m-4 |
Y2-132m-4E |
Y2-132m-4E |
Y2-160m-4 |
|
电动机功率
kw |
5.5×2 |
5.5×4 |
7.5×4 |
11×4 |
|
减速机
型号 |
XWD-5.5KW-8 |
XWD-5.5KW-5 |
XWD-7.5KW-8 |
XWD-7.5KW-8 |
|
减速机速比
I |
29 |
29 |
29 |
29 |
|
设备重量
T |
15 |
20 |
33 |
42 |
|
